开关柜配套系列

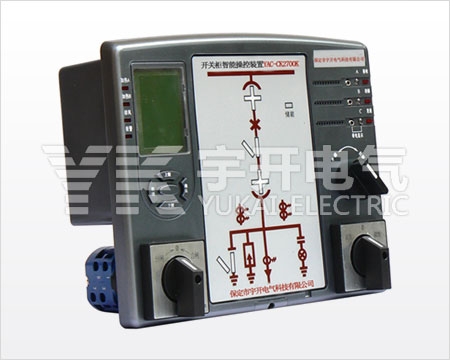

YAC-CK系列开关柜智能操控装置

一 、产品概述
      YAC-CK系列开关柜智能操控装置功能强大,用于3-35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜,可取代传统开关柜的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分合闸按钮等元件,具备了断路器分合闸状态指示、储能指示、接地开关指示、手车位置指示、智能语言防误提示、高压带电显示、柜内照明及RS485通讯接口等多项功能。


二、技术指标:

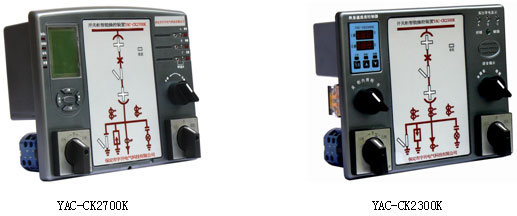

YAC-CK2700K YAC-CK2300K
  1. 技术指标:
  2. 绝缘阻抗           ≥100兆欧
  3. 湿度测量范围      0~99%RH
  4. 温度测量范围      -20℃~100℃
  5. 湿度测量精度      ±5%RH
  6. 温度测量精度      ±1℃
  7. 工作电源           AC/DC220V
  8. 介质强度           ≥AC2000V
  9. LED(kV)启辉电压    母线电压×0.15~0.65
  10. 闭锁启控电压(kV)   母线电压×0.65
  11. 抗电干扰             符合IEC255-22标准
  12. 环境温度           0℃~70℃
  13. 相对湿度           ≤95%RH
  14. 海      拔          3000m
  1. 绝缘阻抗            ≥100兆欧
  2. 凝露测量范围       60%RH~99%RH
  3. 温度测量范围       -20℃~100℃
  4. 凝露测量精度       ±5%RH
  5. 温度测量精度       ±1℃
  6. 工作电源           AC/DC220V
  7. 介质强度           ≥AC2000V
  8. LED(kV)启辉电压    母线电压×0.15~0.65
  9. 闭锁启控电压(kV) 母线电压×0.65
  10. 抗电干扰            符合IEC255-22标准
  11. 环境温度           -20℃~70℃
  12. 相对湿度           ≤95%RH
  13. 海      拔         3000m

三、性能特点:

YAC-CK2700K YAC-CK2300K
  1. 一次模拟图指示
  2. 具有分合闸回路完好指示
  3. 语音防误提示功能
  4. 二次分合闸回路电压测量及显示
  5. 人体感应探头
  6. 远方/就地、分/合闸操作
  7. 温湿度数字控制功能
  8. 通讯功能RS485
  1. 一次模拟图显示
  2. 高压带电显示及闭锁输出
  3. 智能语言防误提示
  4. 温湿度测量及控制
  5. 温度数字显示
  6. 远方/就地、分合闸功能
  7. 通讯功能RS485
