一、概述

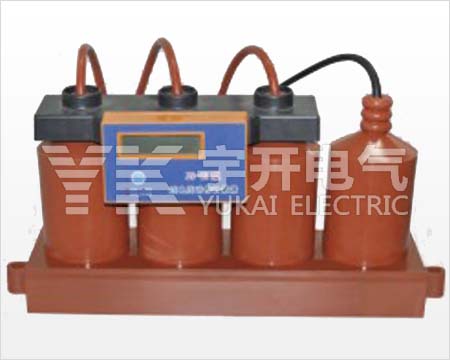

YAC系列三相组合式过电压保护器是一种高性能过电压吸收装置,适用于35KV及以下电力系统中,是限制雷电过电压和操作过电压保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。

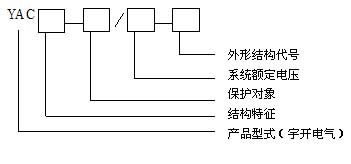

二、选型说明
三、技术参数
表一:YAC1系列过电压保护器主要技术参数
产品型号
|
系统额定电压
|
保护器额定电压
|
组合方式
|
直流1mA参考电压
|
标称放电电流5kA等级
|
通流容量
|
|||||
操作冲击电流残压
|
雷电冲击电流残压
|
陡波冲击电流残压
|
2ms方波冲击电流
|
4/10us大电流冲击
|
|||||||
有效值kV
|
|
≮kV
|
峰值(≯)kV
|
≮A
|
≮kA
|
||||||
电站型
|
YAC-TBP1-A/6-□
|
6
|
10
|
相-相
|
15.0
|
23.0
|
27.0
|
31.0
|
400
|
65
|
|
相-地
|
14.4
|
||||||||||
YAC-TBP1-A/10-□
|
10
|
17
|
相-相
|
25.0
|
38.3
|
45.0
|
51.8
|
400
|
65
|
||
相-地
|
24.0
|
||||||||||
YAC-TBP1-A/35-□
|
35
|
51
|
相-相
|
84.0
|
134.0
|
150.0
|
170.0
|
600
|
65
|
||
相-地
|
73.0
|
114.0
|
134.0
|
154.0
|
|||||||
电机型
|
YAC-TBP1-B/3-□
|
3.15*
|
4
|
相-相
|
7.0
|
9.4
|
11.6
|
13.0
|
600
|
65
|
|
相-地
|
5.7
|
7.6
|
9.5
|
10.7
|
|||||||
YAC-TBP1-B/6-□
|
6.3*
|
8
|
相-相
|
14.0
|
18.7
|
23.3
|
26.2
|
600
|
65
|
||
相-地
|
11.2
|
15.0
|
18.7
|
21.0
|
|||||||
YAC-TBP1-B/10-□
|
10.5*
|
13.5
|
相-相
|
23.2
|
31.0
|
38.7
|
43.3
|
600
|
65
|
||
相-地
|
18.6
|
25.0
|
31.0
|
34.7
|
|||||||
电容器型
|
YAC-TBP1-C/6-□
|
6
|
10
|
相-相
|
15.0
|
21.0
|
27.0
|
-
|
600
|
65
|
|
相-地
|
14.4
|
||||||||||
YAC-TBP1-C/10-□
|
10
|
17
|
相-相
|
25.0
|
35.0
|
45.0
|
-
|
600
|
65
|
||
相-地
|
24.0
|
||||||||||
YAC-TBP1-C/35-□
|
35
|
51
|
相-相
|
84.0
|
134.0
|
150.0
|
-
|
600
|
65
|
||
相-地
|
73.0
|
114.0
|
134.0
|
||||||||
电机中性点型
|
YAC-TBP1-O/3-□
|
3.15*
|
2.4
|
相-地
|
3.4
|
5.0
|
6.0
|
-
|
600
|
65
|
|
YAC-TBP1-O/6-□
|
6.3*
|
4.8
|
相-地
|
6.8
|
10.0
|
12.0
|
-
|
600
|
65
|
||
YAC-TBP1-O/10-□
|
10.5*
|
8.0
|
相-地
|
11.4
|
15.9
|
19.0
|
-
|
600
|
65
|
表二:YAC-TBP2系列过电压保护器主要技术参数
产品型号
|
系统额定电压
|
保护器额定电压
|
工频放电电压(90%~120%)
|
1.2/50冲击放电电压
|
标称放电电流5kA等级
|
通流容量
|
|||||
操作
冲击
电流
残压
|
雷电冲击电流残压
|
陡波冲击电流残压
|
2ms
方波冲击电流
|
4/10us大电流冲击
|
|||||||
有效值(kV)
|
峰值(≯)kV
|
≮A
|
|||||||||
电站型
|
YAC-TBP2-A/6-□
|
6
|
7.6
|
16.0
|
24.0
|
20.4
|
24.0
|
27.0
|
400
|
65
|
|
YAC-TBP2-A/10-□
|
10
|
12.7
|
26.0
|
41.0
|
35.0
|
41.0
|
46.0
|
400
|
65
|
||
YAC-TBP2-A/35-□
|
35
|
42.0
|
80.0
|
124.0
|
105.4
|
124.0
|
139.0
|
600
|
65
|
||
电机型
|
YAC-TBP2-B/3-□
|
3.15*
|
3.8
|
7.5
|
9.5
|
7.5
|
9.5
|
10.7
|
600
|
65
|
|
YAC-TBP2-B/6-□
|
6.3*
|
7.6
|
15.0
|
18.7
|
15.0
|
18.7
|
21.0
|
600
|
65
|
||
YAC-TBP2-B/10-□
|
10.5*
|
12.7
|
25.0
|
31.0
|
25.0
|
31.0
|
34.7
|
600
|
65
|
||
电容器型
|
YAC-TBP2-C/6-□
|
6
|
7.6
|
16.0
|
24.0
|
20.4
|
24.0
|
-
|
600
|
65
|
|
YAC-TBP2-C/10-□
|
10
|
12.7
|
26.0
|
41.0
|
35.0
|
41.0
|
-
|
600
|
65
|
||
YAC-TBP2-C/35-□
|
35
|
42.0
|
80.0
|
124.0
|
105.4
|
124.0
|
-
|
600
|
65
|
注:带*的为电机额定电压。
