自动化产品系列

YAC-W5系列箱变智能监控装置


YAC-W5F1 (G1/T)箱变智能监控装置系列产品简明选型表
型号
功能配置
应用场合
备注
YAC-W5F1
1)交流量采集:6路电压、7路电流
2)开关量: 22路开入,6路继电器出口;
3)直流输入:2路热电阻,2路4-20mA;
电气量保护: 三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等
5)非电量保护:8路独立(跳闸、告警可选),重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等
6)通讯功能:2路RS485口,2路光纤以太网光口 (可扩展为2路以太网口),传输距离不低于50公里,可组成自愈式光纤环网,支持IEC60870-5-103/104协议(可扩展WIFI功能)
7)故障录波:记录故障点前3后5个波形

应用于风电场升压箱变高压侧、低压侧电流电压采集及开关的控制

A.配备一体化液晶
B.配备手持液晶终端
YAC-W5G1
1)交流量采集:6路电压、6路电流
2)开关量: 22路(可扩展为48路)开入,6路继电器出口
3)直流输入:2路热电阻,2路4-20mA;
4)电气量保护: 三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等
5)非电量保护:8路独立(跳闸、告警可选),重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等
6)通讯功能:2路RS485口,1路以太网接口(可扩展为2路光纤以太网口,2路以太网口)提供标准MODBUS规约,方便接入综自系统
7)故障录波:记录故障点前3后5个波形

应用于光伏电站升压分裂变低压侧双侧电流电压采集及开关的控制

A.配备一体化液晶
B.配备手持液晶终端

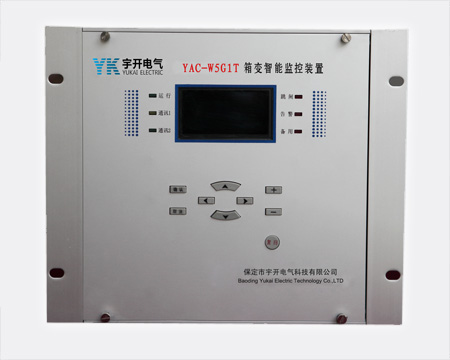

YAC-W5G1T
1)交流量采集:6路电压、6路电流;
2)开关量:24路(可扩展为48路)开入,6路继电器出口;
3)直流输入:2路热电阻,2路4-20mA;
4)电气量保护: 三段式过流保护、零序电流保护、过电压保护、低电压保护、缺相保护、单相接地等;
5)非电量保护:8路独立(跳闸、告警可选),重瓦斯跳闸、轻瓦斯告警、超高温跳闸、高温告警、油位低告警、压力异常告警等
6)电度计量:采用专用计量芯片,完成两回线路的有功电度,无功电度的计量功能,具备专用校表输出脉冲接口;
7)光纤通讯: 2路光纤以太网口,传输距离不低于50公里,可组成自愈式光纤环网,支持IEC60870-5-103/104协议;
8)通信管理:8路RS485主站接口(可扩展为10路),4路以太网口,可接入汇流箱、逆变器、视频等其他智能设备并可完成规约转换,可同时支持4个主站进行通讯,(可扩展zigbee无线通讯功能及WIFI功能);
9)故障录波:记录故障点前3后5个波形.
应用于光伏电站发电单元箱变信息、逆变器汇流箱信息的采集及控制分裂变低压侧双侧电流电压采集及开关的控制

此装置融合了通信管理机、光纤交换机、测控保护等功能
