开关柜配套系列

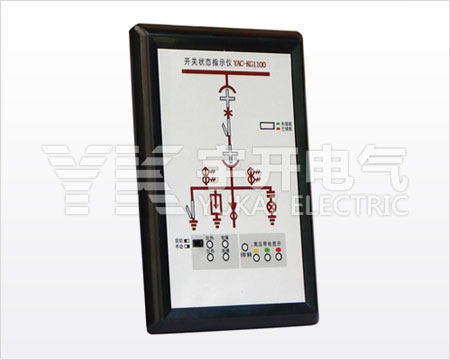

YAC-KG1100开关状态指示仪

一、概述:
      YAC-KG1100开关状态指示仪集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带点闭锁及温、湿度控制等多功能于一体,指示功能可分可合,用户选用时只要提供一次方案图即可。另外产品还可以根据用户的要求实现回路电量参数及温、湿度等控制功能产品一体化布局配套装备于开关柜,这将简化过去开关柜的面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。

二、技术指标:
1、电源:AC220V±10% 50Hz; DC220V
2、工作环境:温度:-20℃~70℃ 相对湿度:≤95%RH
3、功耗:≤10W
4、耐压强度:外壳与端子之间大于AC2000V
5、绝缘性能:外壳与端子之间大于100MΩ
6、模拟指示说明:
◆ 断路器状态指示(无源触点输入):
    合闸时,合闸触点闭合,红色模拟条亮;
    分闸时,分闸触点闭合,绿色模拟条亮。
◆ 弹簧储能指示(无源触点输入):
    触点闭合,红色弹簧符号亮,表示已储能;
    触点断开,绿色弹簧符号亮,表示未储能。
◆ 断路器位置指示(无源触点输入)
    工作位置触点闭合时,红色模拟条亮;
    试验位置触点闭合时,绿色模拟条亮。
◆ 接地刀闸位置指示(无源触点输入):
    触点闭合,红色模拟条亮,表示接地合闸;
    触点断开,绿色模拟条亮,表示接地断开。
7、高压带电指示部分(带电自检功能)
◆ LED启辉电压(kV): 母线电压×0.15~0.65
◆ 闭锁启辉电压(kV):母线电压×0.65
8、温、湿度控制部分
◆ 传感器路数:两路凝露,两路温度
◆ 逻辑关系:当湿度≥93%RH或将形成凝露时加热,湿度精度5级。
    温度≤6℃时,启动加热;≥16℃时,停止加热,温度精度2级。
◆ 断线报警:加热器发生断线,相应报警指示灯亮,报警输出接点闭合。
9、外形尺寸:220×150×32(mm)
     安装尺寸:197×132(mm)

三、功能介绍:
YAC- KG1100A:
◆ 开关状态显示(断路器、手车、隔离刀、接地刀及储能等)
◆ 三相高压带电指示及闭锁控制
◆ 加热除湿控制(两路凝露、两路温度)
◆ 加热器回路断线报警

YAC- KG1100B:
◆ 开关状态显示(断路器、手车、隔离刀、接地刀及储能等)
◆ 三相高压带电指示及闭锁控制

YAC- KG1100C:
◆ 开关状态显示(断路器、手车、隔离刀、接地刀及储能等)
◆ 三相高压带电指示及闭锁控制
◆ 加热除湿控制(一路凝露、一路温度)
◆ 加热器回路断线报警

YAC- KG1100D:
◆ 开关状态显示(断路器、手车、隔离刀、接地刀及储能等)
