YAC-ZBH变压器中性点接地保护装置是为330KV、220KV、110KV变压器中性点接地而设计的一种保护装置。

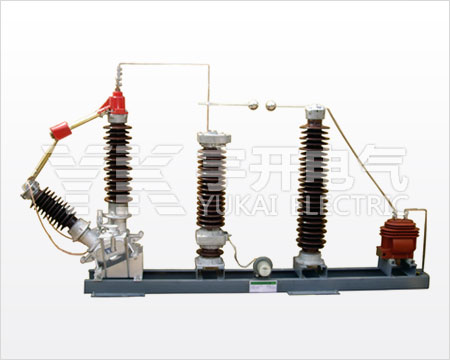

YAC-ZBH变压器中性点接地保护装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件构成。该装置主要含有以下相关设备：中性点隔离开关、放电间隙、氧化锌避雷器和测量放电电流的电流互感器等，以实现中性点接地或者不接地两种不同的运行方式，现场可灵活设置。为使设备布置美观方便，可在用户设备选型的基础上，为用户制作单独的T字型或门字型支架，将中性点隔离开关、放电间隙、避雷器等中性点附件设备设计在一起，形成一套利于现场施工和安装的变压器中性点附件组合设备。此产品可以广泛应用于电力、冶金、化工、煤炭等行业。
二、装置功能及特点
◆ 附件组合整体为一，现场组装快捷方便。
◆ 棒间隙为一单独部件，选用不锈钢，间隙距离易于调整。
◆ 用户指定隔离开关、避雷器型号后，准确预留安装孔洞。
◆ 支架采用热镀锌钢支架结构，牢固防腐。
◆ 手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防尘、防锈蚀能力强，可配新型DSW4型电磁锁，可供用户挂装编码锁。
◆ 电动机构采用CJ6电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防锈蚀能力，可同时满足多种联锁性能。二次元件均采用国内名优企业或合资企业的产品。
三、技术参数
1、 变压器中性点棒/球间隙主要技术参数
|
间隙额定电压（KV）
|
系统额定电压（KV）
|
间隙电极距离范围（mm）
|
工频放电电压范围（mm）
|
防污等级
|
电极形式
|
|
63
|
110
|
90-135
|
58-73
|
III
|
半球形/球形
|
|
126
|
220
|
280-330
|
100-127
|
III
|
半球形/球形
|
|
190
|
330
|
300-700
|
170-210
|
III
|
半球形/球形
|
2、互感器相关参数
|
型号
|
户外环氧树脂浇注全封闭式
LZW-10
|
|
变比
|
100-600/5
|
|
二次保护级
|
用户选定
|
|
容量
|
10-30VA
|
3、避雷器技术参数
|
系统标称电压
（kV）
|
避雷器型号
|
避雷器额定电压（kV）
|
直流1mA参考电压
≥(kV)
|
8/20雷电冲击电流下残压
≤（kV）
|
2ms
方波
(A)
|
4/10
大电流(kA)
|
|
110
|
YH1.5W-60/144
|
60
|
86
|
144
|
400
|
65
|
|
110
|
YH1.5W-72/186
|
72
|
105
|
186
|
400
|
65
|
|
110
|
YH1.5W-73/200
|
73
|
107
|
200
|
400
|
65
|
|
220
|
YH1.5W-144/320
|
144
|
205
|
320
|
400
|
65
|
|
330
|
Y1.5W-207/440
|
207
|
196
|
440
|
800
|
100
|
4、GW8（13）技术参数
|
序号
|
产品型号/额定参数
|
GW8/13-72.5
|
GW8/13-126
|
|
|
1
|
额定电压（kV）
|
72.5
|
126
|
|
|
2
|
额定电流（A）
|
630
|
||
|
3
|
额定峰值耐受电流（kA）
|
50
|
||
|
额定短时耐受电流（kA）
|
20
|
|||
|
额定短路持续时间（s）
|
4
|
|||
|
4
|
额定短时工频耐受电压（有效值）（kV）
|
200
|
260
|
|
|
6
|
额定雷电冲击耐受电压（有效值）（kV）
|
385
|
625
|
|
|
7
|
额定端子静态机械负荷 N
|
水平纵向
|
1000
|
1000
|
|
水平横向
|
750
|
750
|
||
|
垂直力
|
1000
|
1000
|
||
|
8
|
机械寿命
|
3000次
|
||
|
9
|
配电动机构分合闸时间（s）
|
7.5±1（3.75±0.5）
|
||
|
10
|
重量（kg）
|
120
|
155
|
|
